A seguir é mostrada uma lista bastante completa, numa compilação de mais de 485 Máscaras (códigos secretos) de chips de produtos eletrônicos Motorola® e Freescale®, presentes em equipamentos eletrônicos como centrais de injeção eletrônica.
É bastante comum o fabricante de eletrônicos que solicita junto ao fabricante do chip (no caso a Motorola/Freescale) que identifique o chip de maneira exclusiva, protegendo assim o chip de tentativas de cópia, espionagem industrial, etc.

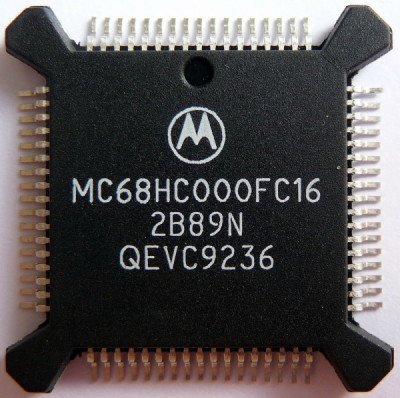

Para controle interno do fabricante do chip, ele utliza códigos dados como máscaras, que funciona como se fosse um Part Number simplificado, e é escrito junto ao código do cliente. A tabela a seguir traz centenas de máscaras relacionadas com o chip verdadeiro comercial.
Máscaras Motorola/Freescale
Máscara do chip | Código (Part Number) Comercial |
---|---|
G58T | MC68HC705JJ7,MC68HC705JP7 |
0D46J | MC68HC711EA9 |
0E57S | MC68HC11KS4 |
0F11N | MC68HC11L6 |
0F28B | MC68HC05E6 |
0F60M | MC68HC11KS4 |
0F74K | MC68376 |
0G64R | MC68HC805 P18 |
0G72G | MC68HC05E6 |
0H30R | MC68HC711PH8 |
0H51A | MC68HC705E6 |
0H57A | MC68HC05H12 |
0H94K | MC68HC08AS20 |
0H95B | MC68HC11KS2 |
0J66D | MC68HC08AZ32 |
0K13J | MC68HC912D60 |
0K50E | MC68HC912DC128 |
0K75F | MC68HC912D60 |
0L01Y | MSE9S12DT256 |
0L08M | MSE9S12E128 |
0L16X | MSE9S08AW60 |
0L16Y | MSE9S12HZ256 |
0L24K | MSE9S12T64 |
0L24N | MSE9S12UF32 |
0L33R | MSE9S08RG60 |
0L40V | MSE9S12XDP512 |
0L42M | MSE9S12T64 |
0L43P | MSE9S12D64/DG64 |
0L43X | MSE9S12E256 |
0L47P | MSE908AP64 |
0L72A | MC68HC08AB16A |
0L78P | MSE9S08RE16 |
0L80R | MSE9S12B128 |
0L85D | MSE9S12DT128 |
0L85D | MC9S12DT128B |
0L85D | MC9S12DB128B |
0L85D | MC9S12DG128B |
0L85D | MC9S12A128B |
0L94R | MSE9S12DT128 |
0M11F | MSE9S08RG60 |
0M15D | MSE9S08QD4 |
0M20A | MSE9S08RG60 |
0M25D | MSE908AP64 |
0M42E | MSE9S12XDG128 |
0M45H | MSE90S08RE16 |
0M65G | MSE9S12B128 |
0M66G | MSE9S12C128 |
0M75B | MSE9S08AW60 |
0M77B | MSE9S08QG8 |
0M89C | MSE9S12DG64 |
1B60R | MC68HC11E9 |
1E25BH | MC68HC05P3 |
1E53M | XC68HC711P2 |
1E59B | MC68HC11KA4 |
1E62H | MC68HC11K4 |
1F52W | MC68HC05 P18 |
1F75B | MC68HC705P3 |
1H19S | MC68HC711E20 |
1H56A | MC68HC08AZ32 |
1H96P | XC68HC711KS8 |
1J35D | MC68HC08AZ60 |
1K78X | MC9S12H128 |
1K78X | MC9S12H256 |
1L00M | MC9S12DP512 |
1L19S | MSE9S12NE64 |
1L27M | 68HC912DG128 |
1L43M | MC68HC912B32 |
1L52H | MC68HC08AZ32A |
1L59W | MC9S12DT128 |
1L85D | MC9S12DT128B |
1L87J | MC68HC908AS60A |
1M21A | MSE9S08RE16 |
1M25D | MSE908AP64A |
1M34C | MSE9S12C32 |
1M75B | MSE9S08AW60 |
1M77B | MSE908QG8 |
2D47J | MC68HC11EA9 |
2D47J | MC68HC11EA9 |
2D58N | MC68HC11K1 |
2D58N | MC68HC11K1 |
2E74J | MC68HC11P2 |
2E74J | MC68HC11P2 |
2F37E | MC68HC11F1 |
2F37E | MC68HC11F1 |
2J74Y | MC68HC908AZ60 |
2K38K | MC68HC912D60A |
2K79X | MC9S12DG256C |
2K79X | MC9S12DP256C |
2K79X | MC9S12DT256C |
2L47P | MSE908AP64 |
2L71Y | MSE9S08RE16 |
2L87X | MSE908QB8 |
2M25D | MSE908AP64 |
2M70C | MSE9S08GT16A |
3E22B | MC68HC11E20 |
3E22B | MC68HC11E20 |
3G56P | MC68HC705BD7P |
3H54K | MC68HC11FL0PU1 |
3J74Y | MC68HC908AS60 |
3K56G | MC68HC908AB32 |
3K85K | MC68HC908AZ60A |
3K91D | MC68HC912DC128A |
3K91D | MC68HC912DG128A |
3L11Y | MSE9S08GB60A |
3L40K | MC9S12DT128B |
3L47P | MSE908AP64 |
3L87X | MSE9S08QB8 |
3M75B | MSE908EY16A |
3M77B | MSE9S08QG8 |
4E28B | MC68HCP11E1 |
4F73K | MC68HC912D60 |
4J54E | MC68HC912B32 |
4J74Y | MC68HC908AZ60 |
4K81H | MC68HC711E9 |
4L47P | MSE908AP64A |
5C47M | MC68HC711E9 |
5C47M | MC68S711E9 |
5C47M | MC68HC711E9 |
5H55W | MC68HC912DG128 |
5L74N | MSE9S12KG128 |
5M75B | MSE9S08AW60 |
8H62A | MC68HC708AZ60 |
9H91F | MC68HC912B32 |
A20T | MC68HC705S3 |
A38P | MC68HC11A8 |
A46E | MC68705R3CS |
A49N | MC68HC11A8 |
A75H | MC68HC811A2 |
AB95T | MC68HC11A8 |
AB95T | MC68HC11A8 |
B16B | MC68HC805C4 |
B19C | MC68HC811E2 |
B35F | MC68HC11A0 |
B36T | MC68HC805B6 |
B46E | MC68HC11A8 |
B60R | MC68HC11E9 |
B65H | MC68HC11A8 |
B76T | MC68HC11A8 |
B77M | MC68HC11F1 |
B83T | MC68HC05B8 |
B84N | MC68HC11A1 |
B84T | MC68HC11A1 |
B91T | MC68HC05B6 |
B95T | MC68HC11A8 |
B96D | MC68HC11A8 |
B96T | MC68HC05C8 |
C10C | MC68HC05M4 |
C11W | MC68HC11A1 |
C11W | MC68HC11A8 |
C12R | MC68882FN20A |
C13W | MC68HC11L6 |
C14H | MC68HC05B6 |
C15J | MC68HC11F1 |
C16J | MC68HC811E2 |
C16W | MC68HC705C8 |
C17F | MC68HC11D3 |
C25T | MC68HC05E1 |
C27B | MC68HC11E1 |
C27T | MC68HC05P8 |
C28M | MC68HC11G5FN1 |
C28W | MC68HC05P9 |
C35N | MC68HC05B16 |
C40H | MC68HC05J1 |
C45A | XC68HC711D3 |
C46A | MC68HC811A8 |
C47M | MC68HC711E9 |
C61A | MC68HC05P* |
C75G | ?? |
C83W | MC68HC11E9 |
C85W | XC68HC711L6 |
C90T | MC68HC05P8 |
C91F | MC68HC11E1 |
C92K | MC68HC05C12A |
C93W | MC68HC711K4 |
C94R | MC68HC11F1 |
C95K | MC68HC05E0 |
C96K | MC68HC11E9 |
C96N | MC68HC11A1,A8 |
C96N | MC68HC11A8 |
C99K | MC68HC05B4 |
D10J | MC68HC705B5 |
D12A | MC68B09EP |
D15G | MC68HC05E1 |
D17E | MC68HC05T3 |
D18E | MC68HC05P4 |
D20J | MC68HC05B16 |
D25A | MC68HC05P4 |
D26E | MC68HC11A1 |
D26E | MC68HC11A8 |
D28J | MC68HC705B16 |
D28N | MC68HC05E6 |
D28T | MC68HC705F6B |
D32N | MC68HC05E1,MC68HC705E1 |
D33J | MC68HC705B16 |
D35E | MC68HC11E9 |
D37R | MC68HC05C12A |
D40J | MC68HC705B32 |
D40J | MC68HC705X32 |
D41V | XC68HC705BE12 |
D43F | MC68HC11K4 |
D43R | MC68HC711E20 |
D45R | MC68HC11ED0 |
D46J | MC68HC11EA9 |
D47J | MC68HC11EA9 |
D48A | MC68HC05H2 |
D48J | MC68HC11PH8 |
D51D | MC68HC05P8 |
D53J | MC68HC05X32 |
D54E | MC68HC705P9 |
D54J | MC68HC05B8 |
D56G | MC68HC705P6A |
D58J | MC68HC11PA8 |
D58N | MC68HC11K1 |
D59J | MC68HC705B32 |
D59J | MC68HC705X32 |
D60J | MC68HC05B16 |
D61N | XC68HC711KA4 |
D62C | MC68030FE20B |
D62J | MC68HC05X16 |
D64J | MC68HC11P2,MC68HC11PH8 |
D67F | MC68HC711K4 |
D68C | MC68HC705C5 |
D69F | PC68HC711N4 |
D69J | MC68HC05X32 |
D73W | MC68HC705G10 |
D82R | MC68HC11E9 |
D84M | MC68HC05H2 |
D85F | MC86HC711D3 |
D86B | MC68HC705J2 |
D99H | MC68HC711P2 |
E11P | MC68HC16Z2 |
E20T | MC68HC705C4A |
E20Y | MC68HC705P6CP |
E22B | MC68HC11E20 |
E22B | MC68HC11E9 |
E25B | MC68HC05P3 |
E28B | MC68HC11E9 |
E30A | MC68HC05K1 |
E31A | MC68HC05K0 |
E31M | MC68HC705K1 |
E32A | MC68HC705P6 |
E32B | MC68HC05C8 |
E36F | MC68HC05C8 |
E38B | MC68HC05J3 |
E40A | MC68HC705C5 |
E41C | PC68HC916Y1 |
E50H | MC68HC05B6 |
E50W | MC68HC711E9 |
E53M | MC68HC711P2 |
E54F | MC68HC16Z1 |
E57S | MC68HC11KA4,MC68HC11KS4 |
E59B | MC68HC11KA4 |
E61H | MC68HC11F1 |
E61R | MC68HC705C8 |
E61W | MC68HC705F8 |
E62H | MC68HC11K4 |
E62W | MC68HC16Z1 |
E69W | MC68HC16Z1 |
E74H | MC68HC11A1FN |
E74J | MC68HC11P2 |
E75J | MC68HC11K4 |
E75N | MC68HC05C8A |
E78C | MC68HC05J1A |
E79R | MC68HC705C4A,MC68HC705 C8A |
E82K | MC68HC11E20 |
E87J | MC68HC11F1 |
E87J | MC68HC11F1 |
E88N | MC68HC711KA2 |
E98K | MC68HC705P6 |
F10V | MC68HC05B6 |
F10W | MC68HC705SR3 |
F11N | MC68HC11L6 |
F12A | MC68HC05J1A |
F15H | MC68HC05B4 |
F17V | MC68HC11F1B4 |
F19C | MC68EC030CFE25C |
F21S | MC68HC705MC4 |
F23H | MC68HC05P4A |
F28B | MC68HC05E6 |
F29K | MC68HC11MA8 |
F33P | PC68HC16V1 |
F36W | MC68HC11E9 |
F37E | MC68HC11F1 |
F41E | MC68HC05L28 |
F41J | MC68HC05L28 |
F44T | MC68HC705J1A |
F47V | MC68HC705P3 |
F49K | MC68HC705C8A |
F52E | MC68HC11E32 |
F52W | MC68HC05P18 |
F53E | MC68HC11KG4 |
F56K | MC68HC705B16 |
F60M | MC68HC11KA4,MC68HC11KS4 |
F62A | MC68HC05C8 |
F62J | MC68HC05B16 |
F63J | MC68HC705C9A |
F67V | MC68HC16Z1 |
F68K | MC68HC912D60 |
F71L | MC68HC05C8,MC68HC705C8 |
F73K | MC68HC912D60 |
F73T | MC68HC16Z1 |
F74B | MC68HC05X4 |
F75B | MC68HC705P3 |
F80B | MC68HC705P6 |
F82B | MC68HC05E6 |
F82W | MC68HC705V8 |
F88B | MC68HC705X4 |
F92J | MC68HCP11A1 |
F96J | MC68HC11E9 |
F97J | MC68HC11E9 |
F98Y | MC68HC708AS48 |
G10V | MC68HC(7)11P2 |
G11D | MC68HC16Z2 |
G23V | MC68HC08AZ32 |
G26C | MC68HC16Z3 |
G28F | MC68HC05B16 |
G32V | MC68HC11KG4 |
G33P | MC68HC705P6ACP |
G35N | MC68HC05B16 |
G39Y | MC68HC08AS20 |
G40G | MC68HC805K3 |
G41V | MC68HC705B32 |
G44P | MC68HC705RC16..17 |
G47V | MC68HC705X32 |
G49V | MC68HC08AZ32 |
G53F | MC68HC05J1A |
G54K | MC68HC05TB |
G58C | MC68HC705JP7 |
G58F | MC68HC705J1A |
G59F | MC68HC711E20 |
G62K | MC68HC708AS48 |
G63P | MC68HC705J1A |
G64R | MC68HC805 P18 |
G72G | MC68HC05E6 |
G78M | MC68HC705V12 |
G96A | MC68HC705B32 |
G96Y | MC68HC705V12 |
H14A | MC68HC708AS48 |
H19S | MC68HC711E20 |
H24A | MC68HC11A8 |
H24M | MC68HC05V12 |
H27B | MC68HC11KS2 |
H30R | MC68HC711PH8 |
H32S | MC68HC705JB4 |
H42D | MC68HC05V12 |
H42K | MC68HC705C8A |
H44H | MC68HC805P18 |
H48T | MC68CM16Z1 |
H50F | MC68HC812AV4 |
H50W | MC68HC711E9 |
H51A | MC68HC705E6 |
H52A | MC68HC05X32 |
H52P | MC68HC705V12 |
H54T | MC68HC12BE32 |
H55B | MC68HC705BD9 |
H55F | MC68HC805K3 |
H55W | MC68HC912DG128,MC68HC912DA128 |
H56A | MC68HC08AZ32 |
H57A | MC68HC05H12 |
H62A | MC68HC908AS60,MC68HC908AZ60 |
H62P | MC68HC908AT32 |
H70H | MC68HC705SJ7,MC68HC705JJ7,MC68HC705JP7,MC68HC705SP7 |
H72J | MC68HC705C8A |
H73K | MC68HC812AV4 |
H74Y | MC68HC08AZ60A |
H75A | MC68HC705P6 |
H77A | MC68HC705C9A |
H86A | MC68HC711KG2 |
H86X | MC68HC(7)11KG2 |
H89E | MC68HC11E20 |
H91F | MC68HC912B32 |
H94K | MC68HC08AS20 |
H95B | MC68HC(7)11K4,MC68HC11KS2 |
H96J | MC68HC05JJ6,MC68HC05JP6 |
H96P | MC68HC711KS8 |
H98X | MC68HC11KS8 |
J15G | MC68HC912BC32 |
J20X | MC68HC908GP32 |
J26H | MC68HC08AS20 |
J26R | MC68HC08AS20 |
J27F | MC68HC08AS32 |
J34P | MC68HC12BE32 |
J35D | MC68HC08AZ60 |
J37F | MC68HC908MR24 |
J38M | MC68HC12BE32 |
J41C | MC68HC05SU3A |
J43F | MC68HC705V12 |
J43H | MC68HC705V12 |
J53W | MC68HRC705JP7 |
J54E | MC68HC912B32 |
J54W | MC68HRC705JP7 |
J61D | MC68HC908AS60 |
J64Y | MC68HC912B32 |
J66D | MC68HC08AZ32 |
J66H | MC68HC705J1A |
J73R | MC68HC705C8A |
J74J | MC68HC908AZ60 |
J74Y | MC68HC908AS60 |
J79Y | MC68HC908BD48 |
J88Y | MC68HC908JK3 |
K00J | MC68HC908RK2 |
K00W | MC68HC11K4 |
K02S | MC68HC05P4A |
K03B | MC68HC705C9A |
K05W | MC68HC711D3 |
K05Y | M68HC805 P18 |
K07B | MC68HC705P6 |
K07E | MC68HC11KS2 |
K08B | MC68HC705C8A |
K08S | MC68HC908GP32 |
K08W | MC68HC711KS2 |
K11N | MC68HC908LD64 |
K13J | MC68HC12D60 |
K17X | MC68HC908GP32CFB |
K20C | MC68HC705B32 |
K20R | MC68HC05PV8A |
K25E | MC68HC912BC32 |
K29E | MC68HC912BD32 |
K31D | MC68HC912DG128A |
K36N | MC9S12DP256 |
K38K | M68HC912D60 |
K39K | MC68HC908SR12 |
K45D | MC68HC908KX8,MC68HC908KX2 |
K45H | MC68HC908JB8 |
K50E | MC68HC912DG128,MC68HC912DA128 |
K54X | MC68HC711K4 |
K56G | MC68HC908AB32 |
K59D | MC68HC08JB8,MC68HC711K4 |
K59D | MC68HC711K4 |
K59H | PC527283MFU |
K71E | MC68HC908AS60 |
K75F | MC68HC912D60 |
K76A | MC68HC12DA128 |
K78X | MC9S12H256 |
K79X | MC9S12DP256/A256,MSE9S12D256B |
K81H | MC68HC711E9 |
K82H | MC68HC11E20 |
K85K | MC68HC908AZ60A/AS60A |
K85V | MC68HC908AZ60A |
K91D | MC68HC912DG128 |
K92R | MC68HC908GP32CFB |
L00M | MC9S12DP512,MSE9S12DP512 |
L02H | M68HC912D60 |
L02M | MC68HC08AZ48A |
L05H | M68HC912DT128 |
L06H | MC68HC908SR12 |
L07H | MC68HC908AB32 |
L09H | MC68HC908KX8/KX2 |
L09S | MSE9S12C128 |
L15P | MSE9S12E128 |
L15Y | MC9S12XDP512V2,MSE9S12XDP512 |
L19E | MC68HC908JL3 |
L26M | MC68HC912D60 |
L28M | MC68HC12D60 |
L31K | MC68HC08JL3E |
L31R | MSE9S08GB60 |
L31V | MC68HC908AS60A/AZ60A |
L32X | MC68HC08AZ32A |
L35K | MC68HC08 |
L35X | MC68HC08JL3E |
L36W | MC68HC908JL3E |
L39J | MC68HC908JL8 |
L40K | MC9S12DG128/DT128,MSE9S12DT128 |
L40X | MC68HC08AZ60A |
L45J | MC9S12C32,MSE9S12C32 |
L47P | MC908AP32 |
L51J | M68HC912D60 |
L51W | MC68HC908SR12 |
L52H | MC68HC08AZ32A |
L53J | MC68HC908GR8 |
L54J | MC68HC908MR32,MC68HC908MR16 |
L59X | MC68HC908AB32 |
L61N | MC68HC08JL8 |
L69J | MC68HC908QT1-4,MC68HC908QY1-4 |
L69Y | MC68HC08JL8 |
L77N | MC68HC908JL3E/JK3E/JK1E |
L85D | MC9S12A128,MC9S12DT128 |
L86C | MSE9S12T64 |
L86D | MSE9S12D64/DG64/DJ64/A64/D32/A32 |
L86D | MC9S12D64 |
L87J | MC68HC908AZ60A,MC68HC908AS60A |
L91N | MC9S12DP256B/DT256 |
L96S | MC68HC908GP32CFB |
M62B | MSE908QB8 |
OE75J | MC68HC11K4 |
